Dalam dunia pengembangan perangkat lunak, memahami struktur data adalah kunci utama untuk menciptakan sistem yang efisien dan mudah dikelola. Salah satu alat penting dalam proses ini adalah Entity Relationship Diagram (ERD). ERD membantu menggambarkan bagaimana entitas dalam sebuah sistem saling terkait, sehingga memudahkan pengembang dalam merancang basis data. Bagi pemula, mempelajari contoh ERD diagram bisa menjadi langkah awal yang sangat bermanfaat.
ERD (Entity Relationship Diagram) adalah model visual yang menunjukkan hubungan antar entitas dalam sebuah basis data. Dengan menggunakan simbol-simbol seperti kotak persegi panjang untuk entitas, lingkaran untuk atribut, dan belah ketupat untuk relasi, ERD membantu memvisualisasikan struktur data secara jelas. Ini sangat berguna saat merancang database, karena memungkinkan tim pengembang untuk memahami bagaimana data akan disimpan, dihubungkan, dan diakses.
Contoh ERD diagram sederhana sering digunakan sebagai panduan untuk memahami konsep dasar ERD. Misalnya, dalam sistem manajemen perpustakaan, ERD dapat menunjukkan hubungan antara buku, pembaca, penerbit, dan transaksi peminjaman. Dengan memahami contoh seperti ini, pemula bisa mulai membangun kemampuan mereka dalam merancang database yang baik dan terstruktur.
Selain itu, ERD juga memberikan manfaat besar dalam komunikasi antar tim. Dengan gambar visual, semua pihak – termasuk developer, analis, dan pemangku kepentingan bisnis – dapat memahami alur data dan hubungan antar entitas dengan lebih mudah. Hal ini sangat penting dalam proyek besar yang melibatkan banyak orang dan berbagai kebutuhan teknis.
Pada artikel ini, kita akan menjelaskan contoh ERD diagram yang sederhana, memahami komponen-komponennya, dan melihat bagaimana ERD dapat diterapkan dalam skenario nyata. Dengan penjelasan yang jelas dan contoh yang praktis, artikel ini dirancang untuk membantu pemula memahami konsep ERD secara mendalam.
Apa Itu ERD dan Mengapa Penting?
Entity Relationship Diagram (ERD) adalah alat yang digunakan untuk merancang dan menggambarkan struktur basis data. ERD membantu mengidentifikasi entitas, atribut, dan hubungan antar entitas dalam suatu sistem. Dengan menggunakan simbol-simbol visual, ERD membuat struktur data lebih mudah dipahami, terutama bagi pemula yang baru belajar tentang desain database.
ERD memiliki tiga komponen utama: entitas, atribut, dan relasi. Entitas adalah objek atau konsep yang relevan dalam sistem, misalnya “Buku”, “Pembaca”, atau “Staf”. Atribut adalah karakteristik dari entitas tersebut, seperti “Judul Buku” atau “Nama Pembaca”. Relasi adalah hubungan antar entitas, misalnya “Pembaca meminjam Buku”.
Memahami ERD sangat penting karena membantu pengembang memvisualisasikan struktur data sebelum melakukan implementasi. Dengan ERD, tim pengembang dapat merencanakan bagaimana data akan disimpan, dihubungkan, dan diakses. Hal ini mengurangi risiko kesalahan desain dan memastikan bahwa database yang dibuat sesuai dengan kebutuhan sistem.
Contoh ERD diagram sederhana seperti sistem manajemen perpustakaan dapat menjadi awal yang baik untuk memahami konsep ini. Dengan melihat bagaimana entitas dan relasi terhubung, pemula bisa mulai membangun fondasi pengetahuan yang kuat dalam desain database.
Komponen Utama ERD
ERD terdiri dari beberapa komponen dasar yang harus dipahami agar diagram dapat dibuat dengan benar. Berikut adalah tiga komponen utama dalam ERD:
1. Entitas (Entity)
Entitas adalah objek atau konsep yang relevan dalam sistem. Setiap entitas biasanya merepresentasikan tabel dalam basis data. Contohnya, dalam sistem perpustakaan, entitas bisa berupa “Buku”, “Pembaca”, atau “Peminjaman”. Entitas digambarkan dalam bentuk kotak persegi panjang dan diberi nama yang jelas.
2. Atribut (Attribute)
Atribut adalah karakteristik atau informasi tambahan dari sebuah entitas. Atribut biasanya berupa kolom dalam tabel. Contohnya, atribut dari entitas “Buku” bisa berupa “ISBN”, “Judul”, atau “Harga”. Atribut digambarkan dalam bentuk lingkaran atau oval dan terhubung ke entitas yang bersangkutan.
3. Relasi (Relationship)
Relasi adalah hubungan antar entitas. Relasi menunjukkan bagaimana dua atau lebih entitas saling terkait. Contohnya, dalam sistem perpustakaan, “Pembaca” dapat “meminjam” “Buku”. Relasi digambarkan dalam bentuk belah ketupat dan diberi label yang menjelaskan jenis hubungan, seperti “1:N” (satu-ke-banyak) atau “N:M” (banyak-ke-banyak).
Dengan memahami ketiga komponen ini, Anda dapat membuat ERD yang akurat dan mudah dipahami. Contoh ERD diagram sederhana seperti sistem perpustakaan bisa menjadi panduan yang baik untuk memulai.
Jenis-Jenis Relasi dalam ERD
Dalam ERD, relasi antar entitas dapat dibagi menjadi tiga jenis utama: One-to-One (1:1), One-to-Many (1:N), dan Many-to-Many (M:N). Memahami jenis-jenis relasi ini sangat penting karena memengaruhi cara data disimpan dan dihubungkan dalam basis data.
1. One-to-One (1:1)
Relasi 1:1 terjadi ketika satu entitas hanya terkait dengan satu entitas lain. Contohnya, setiap “Pembaca” hanya memiliki satu “Kartu Identitas”. Dalam ERD, relasi ini digambarkan dengan garis yang menghubungkan kedua entitas dan ditandai dengan angka “1” di kedua ujungnya.
2. One-to-Many (1:N)
Relasi 1:N terjadi ketika satu entitas dapat terkait dengan banyak entitas lain. Contohnya, satu “Dosen” dapat mengajar banyak “Mata Kuliah”. Dalam ERD, relasi ini digambarkan dengan garis yang menghubungkan kedua entitas dan ditandai dengan angka “1” pada satu sisi dan “N” pada sisi lainnya.
3. Many-to-Many (M:N)
Relasi M:N terjadi ketika banyak entitas dapat terkait dengan banyak entitas lain. Contohnya, banyak “Siswa” dapat mengambil banyak “Mata Kuliah”. Dalam ERD, relasi ini digambarkan dengan garis yang menghubungkan kedua entitas dan ditandai dengan angka “M” dan “N” di kedua ujungnya. Namun, dalam basis data fisik, relasi M:N biasanya dipecah menjadi tabel penghubung (junction table) yang mengandung dua foreign key.
Dengan memahami jenis-jenis relasi ini, Anda dapat membuat ERD yang lebih akurat dan sesuai dengan kebutuhan sistem. Contoh ERD diagram sederhana seperti sistem perpustakaan bisa menjadi contoh yang baik untuk memahami konsep ini.
Contoh ERD Diagram Sederhana
Untuk memahami bagaimana ERD bekerja dalam praktik, mari kita lihat contoh sederhana: sistem manajemen perpustakaan. Dalam sistem ini, kita akan mengidentifikasi entitas, atribut, dan relasi antar entitas.
1. Entitas Utama
Entitas dalam sistem perpustakaan meliputi:
– Buku: Menyimpan informasi tentang buku seperti ISBN, Judul, dan Harga.
– Pembaca (Anggota): Menyimpan informasi tentang anggota perpustakaan seperti Nama dan Email.
– Penerbit: Menyimpan informasi tentang penerbit buku seperti Nama dan Tahun Terbit.
– Staf: Menyimpan informasi tentang petugas perpustakaan seperti Nama.
– Peminjaman: Menyimpan informasi tentang transaksi peminjaman buku seperti Tanggal Pinjam dan Tanggal Kembali.
2. Atribut Utama
Setiap entitas memiliki atribut tertentu:
– Buku: ISBN (kunci primer), Judul, Edisi, Kategori, Harga, ID_Penerbit.
– Pembaca: ID_Pembaca (kunci primer), Nama Depan, Nama Belakang, Email, No_Telepon, Alamat.
– Penerbit: ID_Penerbit (kunci primer), Nama Penerbit, Tahun_Terbit.
– Staf: ID_Staf (kunci primer), Nama Staf.
– Peminjaman: ID_Peminjaman (kunci primer), ID_Pembaca, ISBN, Tanggal_Pinjam, Tanggal_Kembali.
3. Relasi Antar Entitas
Beberapa relasi utama dalam sistem perpustakaan:
– Pembaca – Buku: Satu pembaca dapat meminjam banyak buku (1:N), sedangkan satu buku dapat dipinjam oleh banyak pembaca melalui entitas Peminjaman (N:M).
– Penerbit – Buku: Satu penerbit dapat menerbitkan banyak buku (1:N).
– Staf – Pembaca: Satu staf dapat melayani banyak pembaca dan sebaliknya (M:N).
– Staf – Peminjaman: Satu staf dapat menangani banyak transaksi peminjaman (1:N).
Dengan menggabungkan entitas, atribut, dan relasi ini, kita dapat membuat ERD yang menunjukkan struktur data sistem perpustakaan secara jelas. Contoh ERD diagram sederhana seperti ini sangat berguna bagi pemula untuk memahami konsep dasar ERD dan bagaimana menerapkannya dalam skenario nyata.
Langkah-Langkah Membuat ERD
Membuat ERD tidak terlalu rumit jika Anda mengikuti langkah-langkah yang tepat. Berikut adalah beberapa langkah umum dalam membuat ERD:
1. Identifikasi Entitas
Langkah pertama adalah mengidentifikasi entitas yang relevan dalam sistem. Entitas adalah objek atau konsep yang datanya perlu disimpan. Contohnya, dalam sistem perpustakaan, entitas bisa berupa “Buku”, “Pembaca”, “Penerbit”, dan “Peminjaman”.
2. Tentukan Atribut
Setelah mengidentifikasi entitas, tentukan atribut yang akan digunakan. Atribut adalah karakteristik dari entitas. Contohnya, atribut dari “Buku” bisa berupa “ISBN”, “Judul”, dan “Harga”.
3. Tentukan Relasi
Setelah entitas dan atribut ditentukan, identifikasi hubungan antar entitas. Contohnya, “Pembaca” dapat “meminjam” “Buku”. Relasi ini digambarkan dalam bentuk belah ketupat dan diberi label yang menjelaskan jenis hubungan.
4. Tambahkan Kardinalitas
Kardinalitas menunjukkan jumlah minimum dan maksimum kemunculan entitas dalam relasi. Contohnya, satu “Pembaca” dapat meminjam banyak “Buku” (1:N). Kardinalitas ini ditambahkan ke garis relasi untuk memberikan informasi lebih lanjut.
5. Lengkapi dan Review Diagram
Setelah semua elemen ditambahkan, periksa kembali diagram ERD untuk memastikan semua entitas, atribut, dan relasi sudah digambarkan dengan benar. Pastikan tidak ada kesalahan atau ketidakkonsistenan dalam notasi yang digunakan.
Dengan mengikuti langkah-langkah ini, Anda dapat membuat ERD yang akurat dan mudah dipahami. Contoh ERD diagram sederhana seperti sistem perpustakaan bisa menjadi panduan yang baik untuk memulai.
Contoh ERD Diagram dalam Studi Kasus
Untuk memperjelas konsep ERD, mari kita lihat contoh nyata dalam studi kasus: sistem manajemen perpustakaan. Dalam studi kasus ini, kita akan melihat bagaimana ERD digunakan untuk menggambarkan struktur data sistem perpustakaan.
1. Entitas Utama dan Atributnya
Dalam sistem perpustakaan, entitas utama dan atributnya meliputi:
– Buku: ISBN (kunci primer), Judul, Edisi, Kategori, Harga, ID_Penerbit.
– Pembaca (Anggota): ID_Pembaca (kunci primer), Nama Depan, Nama Belakang, Email, No_Telepon, Alamat.
– Penerbit: ID_Penerbit (kunci primer), Nama Penerbit, Tahun_Terbit.
– Staf: ID_Staf (kunci primer), Nama Staf.
– Peminjaman: ID_Peminjaman (kunci primer), ID_Pembaca, ISBN, Tanggal_Pinjam, Tanggal_Kembali.
2. Relasi Antar Entitas
Beberapa relasi utama dalam sistem perpustakaan:
– Pembaca – Buku: Satu pembaca dapat meminjam banyak buku (1:N), sedangkan satu buku dapat dipinjam oleh banyak pembaca melalui entitas Peminjaman (N:M).
– Penerbit – Buku: Satu penerbit dapat menerbitkan banyak buku (1:N).
– Staf – Pembaca: Satu staf dapat melayani banyak pembaca dan sebaliknya (M:N).
– Staf – Peminjaman: Satu staf dapat menangani banyak transaksi peminjaman (1:N).
3. Diagram ERD

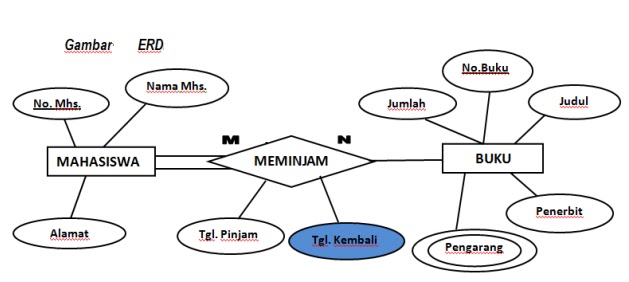

Dalam diagram ERD, setiap entitas digambarkan dalam bentuk kotak persegi panjang, atribut dalam bentuk lingkaran atau oval, dan relasi dalam bentuk belah ketupat. Garis-garis menghubungkan entitas dan menunjukkan hubungan antar entitas. Kardinalitas ditambahkan ke garis relasi untuk memberikan informasi lebih lanjut.
Dengan contoh ERD diagram sederhana seperti ini, Anda dapat melihat bagaimana ERD digunakan dalam praktik. Ini sangat berguna bagi pemula untuk memahami konsep dasar ERD dan bagaimana menerapkannya dalam skenario nyata.
Manfaat Penggunaan ERD dalam Pengembangan Perangkat Lunak
ERD (Entity Relationship Diagram) memiliki banyak manfaat dalam pengembangan perangkat lunak, terutama dalam merancang basis data yang baik. Berikut adalah beberapa manfaat utama dari penggunaan ERD:
1. Memvisualisasikan Struktur Data
ERD membantu memvisualisasikan struktur data secara jelas. Dengan gambar visual, pengembang dapat melihat bagaimana data diatur dalam sistem. Hal ini memudahkan pemahaman dan perancangan basis data yang terstruktur.
2. Meningkatkan Keteraturan Perancangan
Dengan ERD, perancangan database menjadi lebih terstruktur. Pengembang dapat menentukan entitas dan relasi dengan terencana, mengurangi risiko kesalahan desain. Hal ini memastikan bahwa basis data yang dibuat sesuai dengan kebutuhan sistem.
3. Memudahkan Pemahaman dan Komunikasi
ERD berfungsi sebagai peta jalan yang memudahkan tim untuk memahami alur data dan relasi antar entitas. Dokumentasi visual ini memfasilitasi komunikasi antar programmer, analis sistem, dan pihak non-teknis.
4. Perencanaan dan Evaluasi Database
ERD digunakan untuk merencanakan struktur database sebelum implementasi. Dengan begitu, pengembang dapat mengantisipasi kebutuhan indeks, kunci primer, dan relasi antar tabel sejak dini.
5. Dokumentasi Sistem
ERD juga berperan sebagai dokumentasi penting tentang desain data yang ada, sehingga memudahkan pemeliharaan dan pengembangan di masa depan.
6. Alat Analisis
Dalam tahap analisis data, ERD membantu mengidentifikasi pola dan keterkaitan data yang mungkin sulit dilihat tanpa representasi visual.
7. Komunikasi Antar Tim
Sebagai dokumentasi dan ilustrasi visual, ERD mempermudah komunikasi antar tim pengembangan, termasuk pengembang front-end, back-end, maupun pemangku kepentingan bisnis.
Dengan manfaat-manfaat ini, ERD menjadi alat penting dalam pengembangan perangkat lunak. Contoh ERD diagram sederhana seperti sistem perpustakaan bisa menjadi contoh yang baik untuk memahami konsep ini.
