Sequence diagram adalah salah satu alat penting dalam pengembangan perangkat lunak yang digunakan untuk memvisualisasikan interaksi antar objek atau komponen dalam sebuah sistem. Dengan menggunakan sequence diagram, developer dapat memahami bagaimana objek berkomunikasi dan mengeksekusi tugas tertentu dalam urutan waktu yang spesifik. Jika Anda baru memulai belajar tentang UML (Unified Modeling Language), maka contoh sequence diagram akan sangat membantu Anda untuk memahami konsep dasarnya dengan lebih mudah.
Dalam artikel ini, kita akan membahas secara lengkap mengenai apa itu sequence diagram, simbol-simbol yang digunakan, cara membuatnya, serta contoh sequence diagram yang bisa Anda pelajari. Selain itu, kita juga akan menjelaskan keuntungan dari penggunaan sequence diagram dalam proses pengembangan sistem dan bagaimana Anda bisa memanfaatkannya untuk meningkatkan pemahaman Anda terhadap logika sistem.
Apa Itu Sequence Diagram?
Sequence diagram adalah jenis diagram interaksi dalam Unified Modeling Language (UML) yang digunakan untuk menunjukkan urutan pesan atau komunikasi antar objek dalam suatu sistem. Diagram ini sangat berguna untuk menggambarkan bagaimana objek-objek tersebut saling berinteraksi selama eksekusi sebuah skenario atau use case tertentu.
Dalam sequence diagram, setiap objek atau aktor ditempatkan di sepanjang garis horizontal, dan setiap interaksi antara objek ditunjukkan melalui panah yang menggambarkan arah pesan. Garis hidup (lifelines) ditarik dari setiap objek untuk menunjukkan durasi keberadaan objek tersebut selama interaksi berlangsung.
Sequence diagram memiliki beberapa manfaat utama, seperti:
- Membantu developer memahami alur komunikasi antar objek.
- Menjelaskan proses bisnis atau fungsionalitas sistem secara visual.
- Memudahkan identifikasi masalah desain sebelum implementasi.
- Menjadi alat komunikasi yang efektif antara tim pengembang dan stakeholder.
Simbol-Simbol dalam Sequence Diagram
Sebelum membuat sequence diagram, Anda perlu memahami simbol-simbol dasar yang digunakan dalam UML. Berikut adalah beberapa simbol penting dalam sequence diagram:
1. Objek (Objects)
Objek dalam sequence diagram diwakili oleh kotak di bagian atas diagram. Setiap kotak diidentifikasi dengan nama objek, dan sering kali tipe objek atau kelas juga dicantumkan. Objek ini adalah entitas yang berinteraksi dalam proses yang digambarkan.
2. Garis Hidup (Lifelines)
Garis hidup adalah garis vertikal yang terhubung ke masing-masing objek. Garis ini merepresentasikan keberadaan objek selama interaksi berlangsung. Panjang garis hidup tidak menunjukkan waktu dalam arti absolut, tetapi menunjukkan urutan interaksi.
3. Pesan (Messages)
Pesan antar objek digambarkan dengan panah antara garis hidup objek. Panah dapat berbentuk solid atau putus-putus, bergantung pada jenis pesan (synchronous atau asynchronous). Teks di dekat panah menjelaskan aksi yang dilakukan atau pesan yang dikirim.
4. Aktivasi (Activation)
Aktivasi adalah kotak tipis vertikal pada garis hidup yang menunjukkan periode waktu dimana objek sedang melakukan suatu operasi. Aktivasi seringkali berkorelasi dengan pengiriman atau penerimaan pesan.
5. Penghancuran (Destruction)
Penghancuran disimbolkan dengan “X” pada akhir garis hidup menunjukkan bahwa objek dihancurkan atau berhenti berpartisipasi dalam proses lebih lanjut setelah titik tersebut.
6. Fragment (Fragments)
Fragmen adalah elemen yang digunakan untuk mewakili struktur kontrol yang lebih kompleks, seperti alternatif, loop, dan paralelisme dalam interaksi. Fragmen biasanya diwakili dengan kotak yang menyertakan beberapa interaksi atau kondisi di dalamnya.
Cara Membuat Sequence Diagram
Berikut adalah langkah-langkah sederhana untuk membuat sequence diagram:
1. Identifikasi Skenario
Mulai dengan menentukan skenario atau proses yang ingin divisualisasikan. Ini bisa berupa fungsi spesifik dari sistem, seperti proses login atau transaksi pembayaran. Memahami tujuan dan alur umum proses sangat penting sebelum memulai diagram.
2. Daftar Aktor dan Objek
Identifikasi semua aktor (pengguna atau sistem luar) dan objek (komponen sistem) yang terlibat dalam skenario. Aktor adalah entitas yang berinteraksi dengan sistem, sedangkan objek adalah bagian dari sistem yang menjalankan tugas atau menyimpan data.
3. Tentukan Garis Hidup Objek
Gambarkan garis hidup untuk setiap objek dengan garis vertikal dari atas ke bawah pada diagram. Garis hidup ini akan mewakili keberadaan objek selama skenario berlangsung.
4. Visualisasikan Aliran Pesan
Tambahkan pesan yang dipertukarkan antara objek dalam bentuk panah. Panah harus menunjukkan arah aliran dari pengirim ke penerima dan diberi label dengan nama operasi atau deskripsi pesan. Gunakan panah padat untuk pesan sinkron dan panah putus-putus untuk pesan asinkron.
5. Tambahkan Aktivasi
Tandai periode dimana objek sedang aktif (misalnya, sedang menjalankan operasi) dengan kotak aktivasi yang tebal di sepanjang garis hidup mereka. Kotak ini membantu memvisualisasikan durasi proses tertentu dalam objek.
6. Sertakan Penghancuran Objek (Opsional)
Jika objek dihancurkan atau berhenti berpartisipasi dalam proses di akhir skenario, tandai ini dengan simbol ‘X’ di akhir garis hidup mereka.
7. Gunakan Fragmen untuk Struktur Kontrol
Jika proses melibatkan keputusan, pengulangan, atau paralelisme, gunakan fragmen seperti alt, loop, dan par untuk mewakili logika kontrol ini. Tempatkan fragmen ini di sekitar interaksi yang relevan dalam diagram.
8. Periksa dan Refine Diagram
Setelah sequence diagram selesai, periksa kembali untuk memastikan semua elemen penting telah termasuk dan diagram dengan akurat menggambarkan interaksi seperti yang dimaksud. Mintalah masukan dari rekan tim atau stakeholder untuk memastikan keakuratan dan kelengkapan.
9. Dokumentasi dan Klarifikasi
Tambahkan catatan atau klarifikasi di diagram jika diperlukan untuk menjelaskan tindakan, keputusan, atau proses yang kompleks, sehingga diagram mudah dipahami oleh orang lain.
Contoh Sequence Diagram
Untuk memberikan gambaran yang lebih jelas, berikut adalah contoh sequence diagram sederhana yang menjelaskan proses login pengguna:

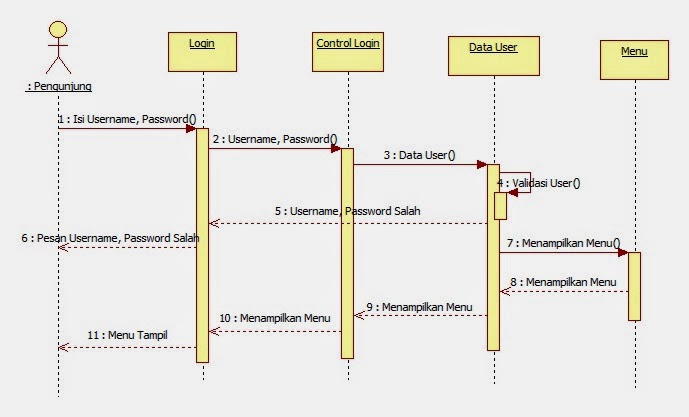

Contoh Sequence Diagram Login Siswa
Langkah-langkah:
- Siswa memasukkan username dan password.
- Sistem memeriksa kevalidan username dan password.
- Jika valid, sistem mengizinkan siswa masuk.
- Jika tidak valid, sistem menampilkan pesan kesalahan.
Simbol yang Digunakan:
– Siswa: Aktor yang memulai proses.
– Form Login: Objek yang menerima input dari siswa.
– Sistem: Objek yang memproses login.
– Pesan Sinkron: Untuk menggambarkan komunikasi antar objek.
– Aktivasi: Menunjukkan durasi proses login.
Dengan contoh ini, Anda dapat melihat bagaimana sequence diagram membantu memvisualisasikan alur interaksi antar objek dalam sistem.
Manfaat Penggunaan Sequence Diagram
Menggunakan sequence diagram memiliki banyak manfaat, terutama bagi para developer dan analis sistem. Beberapa manfaat utamanya adalah:
- Memahami Alur Interaksi: Sequence diagram membantu Anda memahami bagaimana objek berinteraksi dalam sistem.
- Mencegah Kesalahan Desain: Dengan menggambarkan alur komunikasi, Anda dapat mengidentifikasi potensi masalah desain sebelum implementasi.
- Komunikasi yang Efektif: Sequence diagram menjadi alat komunikasi yang baik antara tim pengembang dan stakeholder.
- Dokumentasi yang Baik: Sequence diagram dapat digunakan sebagai dokumentasi sistem yang jelas dan mudah dipahami.
- Meningkatkan Kualitas Perangkat Lunak: Dengan memahami interaksi sistem, Anda dapat menghasilkan perangkat lunak yang lebih efisien dan bebas dari kesalahan.
Kesimpulan
Sequence diagram adalah alat yang sangat berguna dalam pengembangan perangkat lunak. Dengan memahami konsep dasar sequence diagram, simbol-simbol yang digunakan, dan cara membuatnya, Anda dapat mulai menggambarkan interaksi antar objek dalam sistem secara visual. Contoh sequence diagram yang sederhana seperti proses login siswa dapat menjadi awal yang baik untuk mempelajari konsep ini.
Jika Anda ingin memperdalam pengetahuan tentang sequence diagram, coba praktikkan membuat diagram sendiri dengan skenario yang berbeda. Dengan latihan yang cukup, Anda akan semakin mahir dalam menggambarkan interaksi sistem dan memahami dinamika kerja objek-objek dalam sistem.
