Informasi Terkini tentang Jalur Kiprok Grand untuk Pengendara
Jalur kiprok Grand menjadi salah satu komponen penting dalam sistem kelistrikan sepeda motor Honda Astrea Grand. Meskipun motor ini sudah cukup lama diproduksi, yaitu pada era 1990-an, banyak pengendara masih menggunakan model ini hingga saat ini. Salah satu alasan mengapa motor ini tetap diminati adalah karena ketahanannya dan kemudahan perawatan. Salah satu bagian yang sering dianggap rumit oleh pemula adalah jalur kiprok. Namun, dengan pemahaman yang tepat, Anda bisa memahami fungsinya dan menjaga kestabilan sistem kelistrikan motor.
Jalur kiprok Grand merujuk pada rangkaian kabel yang menghubungkan kiprok dengan komponen-komponen lain dalam sistem kelistrikan. Kiprok sendiri berfungsi sebagai regulator dan rectifier yang bertugas mengatur arus listrik dari spul agar tetap stabil dan mengubah arus bolak-balik (AC) menjadi arus searah (DC). Dengan demikian, kiprok melindungi aki dari kerusakan akibat tegangan berlebih dan memastikan sistem kelistrikan berjalan lancar.
Pemahaman tentang jalur kiprok Grand sangat penting bagi para pengendara, terutama jika mereka ingin melakukan perawatan mandiri atau mengganti komponen yang rusak. Empat kabel utama dalam jalur kiprok memiliki warna berbeda dan masing-masing memiliki fungsi spesifik. Dengan mengetahui fungsi masing-masing kabel, pengendara dapat lebih mudah memeriksa kondisi kiprok dan memperbaiki masalah yang muncul.
Selain itu, kerusakan pada jalur kiprok Grand bisa menyebabkan beberapa gejala seperti lampu redup, aki tekor, atau bahkan mesin tidak bisa dinyalakan. Oleh karena itu, penting untuk memahami cara merawat dan memeriksa jalur kiprok secara rutin. Dengan pengetahuan ini, pengendara bisa menjaga performa motor dan memperpanjang usia pakai komponen-komponen kelistrikan.
Apa Itu Jalur Kiprok Grand?
Jalur kiprok Grand adalah bagian dari sistem kelistrikan sepeda motor Honda Astrea Grand yang terdiri dari empat kabel dengan warna berbeda. Kiprok sendiri merupakan komponen yang bertugas mengatur arus listrik dari spul agar tetap stabil dan mengubah arus AC menjadi DC. Dengan demikian, kiprok memastikan bahwa aki motor tidak terkena tegangan berlebih yang bisa merusaknya.
Kiprok juga berperan sebagai penyearah arus, yang artinya ia mengubah arus listrik yang berasal dari spul (yang biasanya berupa arus AC) menjadi arus DC yang dibutuhkan oleh sistem kelistrikan motor. Tanpa kiprok, arus listrik yang masuk ke aki akan tidak stabil dan bisa menyebabkan kerusakan pada aki maupun komponen lainnya.
Jalur kiprok Grand mirip dengan jalur kiprok pada motor Honda Supra lama. Namun, karena motor ini diproduksi pada tahun 1990-an, beberapa komponen, termasuk kabel kiprok, sering mengalami kerusakan akibat usia. Memahami jalur kiprok Grand membantu mekanik atau pengendara melakukan perawatan atau penggantian dengan tepat, sehingga motor tetap berjalan dengan baik.
Fungsi Kiprok pada Honda Grand
Fungsi utama kiprok pada Honda Grand adalah mengatur tegangan listrik dari spul agar tetap stabil. Tegangan yang terlalu tinggi bisa merusak aki atau komponen lainnya, sementara tegangan yang terlalu rendah bisa menyebabkan aki tekor. Kiprok juga bertugas menyearahkan arus AC dari spul menjadi arus DC yang digunakan oleh sistem kelistrikan motor.
Beberapa fungsi utama kiprok antara lain:
- Mengatur Tegangan: Memastikan tegangan listrik dari spul tetap stabil agar tidak merusak aki atau komponen lain.
- Menyearahkan Arus: Mengubah arus AC dari spul menjadi arus DC untuk kebutuhan aki dan sistem kelistrikan.
- Mencegah Overcharge: Melindungi aki dari tegangan berlebih yang dapat menyebabkan kerusakan.
Dengan fungsi-fungsi ini, jalur kiprok Grand memastikan motor beroperasi dengan baik, lampu tidak redup, dan aki tetap awet. Jika kiprok rusak, maka sistem kelistrikan motor bisa mengalami gangguan yang serius, seperti aki tidak terisi penuh atau lampu yang tidak stabil.

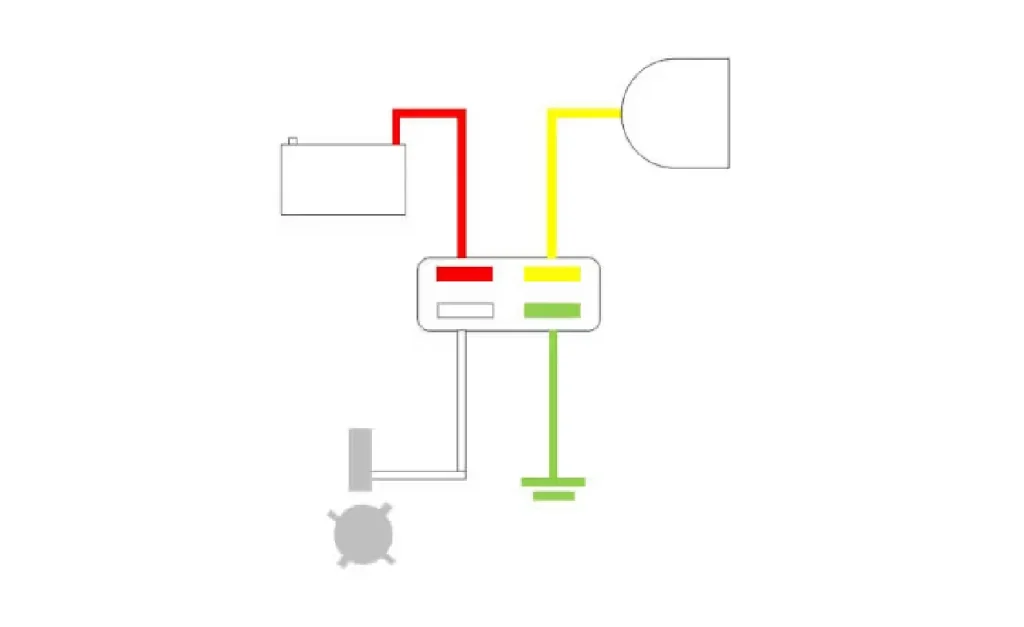

Penjelasan Detail 4 Kabel pada Jalur Kiprok Grand
Jalur kiprok Grand terdiri dari empat kabel dengan warna berbeda, masing-masing memiliki fungsi spesifik. Berikut penjelasan detailnya:
-
Kabel Merah (Positif Aki)
Kabel merah adalah jalur positif yang terhubung ke aki melalui sekring (biasanya 10 ampere). Kabel ini menyalurkan arus listrik yang telah diatur oleh kiprok ke aki untuk pengisian. Penting untuk memastikan kabel ini terhubung dengan baik agar aki dapat terisi secara optimal. -
Kabel Hijau (Ground/Massa)
Kabel hijau berfungsi sebagai jalur ground atau massa, yang menghubungkan kiprok ke bodi motor. Kabel ini memastikan arus listrik berlebih dialirkan ke massa untuk menjaga stabilitas sistem kelistrikan. Jika kabel hijau longgar atau putus, sistem pengisian bisa terganggu. -
Kabel Kuning (Dari Spul)
Kabel kuning menghubungkan kiprok dengan spul, yang menghasilkan arus listrik AC. Kabel ini membawa arus dari spul ke kiprok untuk diatur dan disearahkan menjadi arus DC. Kerusakan pada kabel kuning dapat menyebabkan pengisian aki tidak stabil. -
Kabel Putih (Pengisian dari Spul)
Kabel putih juga terhubung ke spul dan menyalurkan arus pengisian ke kiprok. Arus yang masuk melalui kabel ini diatur agar tidak melebihi 14,5 volt, karena tegangan berlebih dapat merusak aki. Kabel ini sering menjadi fokus saat memeriksa masalah pengisian aki.
Cara Merawat Jalur Kiprok Grand
Untuk menjaga performa jalur kiprok Grand, lakukan perawatan rutin seperti berikut:
- Periksa Kabel: Pastikan tidak ada kabel yang putus, longgar, atau berkarat.
- Cek Tegangan: Gunakan multimeter untuk memeriksa tegangan keluaran kiprok (sekitar 12-14,5 volt).
- Bersihkan Konektor: Konektor yang kotor dapat mengganggu aliran listrik.
- Ganti Komponen Rusak: Jika kiprok atau kabel rusak, ganti dengan komponen yang sesuai untuk Honda Grand.
Dengan perawatan yang tepat, jalur kiprok Grand dapat bekerja optimal dan mencegah masalah seperti aki tekor atau lampu redup.
Gejala Kerusakan pada Kiprok
Kiprok motor yang rusak bisa mengakibatkan beberapa masalah seperti baterai yang tidak terisi penuh, lampu yang redup, hingga komponen elektronik lainnya yang tidak berfungsi dengan baik. Beberapa gejala umum kerusakan pada kiprok antara lain:
-
Lampu Beberapa Kali Mati
Ciri pertama kerusakan pada kiprok yaitu lampu yang mati beberapa kali meski sudah diganti dengan yang baru. Hal ini bisa dilihat ketika lampu motor tiba-tiba mati saat kendaraan melaju dengan kecepatan tinggi. -
Komponen Aki Tekor
Rusaknya kiprok motor juga bisa ditandai dengan komponen aki yang tekor. Cirinya bisa dilihat saat sebelum motor dijalankan. -
Tampilan Lampu Redup
Ciri selanjutnya adalah lampu yang redup. Apabila kamu menyalakan komponen yang berhubungan dengan kelistrikan, maka kondisi ini akan mempengaruhi cahaya lampu. -
Sepeda Motor yang Tiba-tiba Mati
Saat komponen kiprok mati, seluruh komponen kelistrikan tidak bisa berfungsi. Ini mengakibatkan tegangan aki motor menjadi drop, lalu sepeda motor mogok, mati total atau mesin tidak bisa dihidupkan sama sekali.
Kesimpulan
Jalur kiprok Grand adalah komponen vital dalam sistem kelistrikan motor Honda Astrea Grand. Dengan memahami fungsi kiprok dan peran masing-masing kabel (merah, hijau, kuning, putih), Anda dapat melakukan perawatan atau perbaikan dengan lebih mudah. Pastikan untuk memeriksa kondisi kabel secara rutin dan menggunakan komponen berkualitas untuk menjaga performa motor. Dengan pengetahuan ini, Anda bisa memastikan sistem kelistrikan motor tetap stabil dan tahan lama.
