Flowchart atau diagram alir adalah alat visual yang sangat penting dalam berbagai bidang, termasuk pengembangan perangkat lunak, manajemen bisnis, dan analisis proses. Dengan menggunakan simbol-simbol standar dan garis-garis yang menghubungkan setiap langkah, flowchart membantu memvisualisasikan alur kerja atau proses secara jelas dan terstruktur. Dalam dunia teknologi dan informasi, flowchart menjadi salah satu alat utama untuk menyederhanakan kompleksitas, meningkatkan komunikasi antar tim, dan memastikan kejelasan dalam pemrosesan informasi.
Dalam konteks pemrosesan informasi, flowchart digunakan untuk memetakan alur data, logika proses, dan keputusan yang diambil dalam suatu sistem. Baik itu dalam pembuatan aplikasi, pengelolaan bisnis, atau pengembangan sistem, flowchart memberikan gambaran visual yang mudah dipahami oleh semua pihak, baik teknis maupun non-teknis. Dengan demikian, flowchart tidak hanya berguna sebagai alat dokumentasi, tetapi juga sebagai panduan untuk merancang, menganalisis, dan menyelesaikan masalah secara efektif.
Di era digital saat ini, kebutuhan akan alat bantu visual seperti flowchart semakin meningkat. Tidak hanya digunakan dalam pengembangan software, flowchart juga banyak diterapkan dalam bisnis, pendidikan, dan organisasi untuk mempermudah pengambilan keputusan dan pengelolaan proses. Oleh karena itu, pemahaman tentang apa itu flowchart dan bagaimana fungsinya dalam pemrosesan informasi sangat penting bagi siapa pun yang terlibat dalam pengelolaan sistem atau pengambilan keputusan.
Apa Itu Flowchart?
Flowchart adalah representasi visual dari suatu proses, sistem, atau algoritma yang digambarkan menggunakan simbol-simbol standar untuk menunjukkan urutan langkah-langkah, keputusan, input, dan output yang terjadi dalam suatu alur. Dalam konteks pemrosesan informasi, flowchart digunakan untuk menggambarkan alur data, logika, dan interaksi antara berbagai komponen dalam sistem. Dengan menggunakan simbol-simbol seperti kotak, belah ketupat, dan panah, flowchart membantu memvisualisasikan proses secara linear dan terstruktur.
Flowchart tidak hanya berguna dalam pengembangan software, tetapi juga dalam berbagai bidang lain seperti manajemen proyek, pengelolaan bisnis, dan analisis data. Dengan adanya flowchart, para pengguna dapat lebih mudah memahami cara kerja suatu sistem, mengidentifikasi titik-titik penting, dan memperbaiki kelemahan yang ada.
Penggunaan flowchart dalam pemrosesan informasi sangat luas. Misalnya, dalam pengembangan aplikasi, flowchart digunakan untuk merancang alur logika program sebelum penulisan kode dimulai. Dalam bisnis, flowchart digunakan untuk memetakan alur kerja, mengidentifikasi bottleneck, dan meningkatkan efisiensi operasional. Di bidang pendidikan, flowchart digunakan sebagai alat bantu dalam mengajarkan konsep-konsep kompleks secara visual.
Fungsi Utama Flowchart dalam Pemrosesan Informasi
Flowchart memiliki beberapa fungsi utama dalam pemrosesan informasi, antara lain:
-
Menyederhanakan Kompleksitas Proses
Flowchart memecah proses yang kompleks menjadi langkah-langkah logis yang mudah dianalisis. Dengan visualisasi yang jelas, alur proses menjadi lebih mudah dipahami, sehingga meminimalkan risiko kesalahan dan miskomunikasi. -
Meningkatkan Komunikasi Tim
Dengan alur yang jelas, flowchart membantu tim lintas fungsi (developer, QA, analyst) memahami alur kerja tanpa ambiguitas. Hal ini sangat penting dalam pengembangan software, di mana kolaborasi antar tim sangat krusial. -
Mendukung Dokumentasi Teknis
Flowchart menjadi bagian penting dari dokumentasi sistem atau proyek untuk referensi di masa mendatang. Dengan dokumentasi yang rapi, tim dapat lebih mudah memahami dan memperbaiki sistem saat dibutuhkan. -
Membantu dalam Debugging dan Troubleshooting
Dengan melihat flowchart, tim dapat lebih cepat menemukan titik kesalahan dalam alur proses atau logika program. Hal ini mempercepat proses perbaikan dan meminimalkan waktu yang dibutuhkan untuk menyelesaikan masalah. -
Sebagai Panduan dalam Penulisan Kode
Flowchart berperan sebagai dasar pemrograman, terutama saat menyusun struktur pengkondisian (if-else), perulangan, atau percabangan logika. Dengan alur yang jelas, penulis kode dapat membuat program yang lebih terstruktur dan efisien.
Jenis-Jenis Flowchart yang Umum Digunakan
Dalam pemrosesan informasi, terdapat berbagai jenis flowchart yang digunakan sesuai dengan tujuan dan konteksnya. Beberapa jenis flowchart yang umum digunakan antara lain:
-
Process Flowchart (Flowchart Proses)
Flowchart ini menggambarkan urutan langkah-langkah operasional dalam sebuah proses bisnis atau teknis. Biasanya digunakan untuk dokumentasi SOP, proses manufaktur, atau alur kerja administratif. -
System Flowchart
Digunakan untuk menggambarkan aliran data dan kontrol dalam sebuah sistem, termasuk interaksi antar komponen fisik dan logis seperti database, input/output device, dan proses otomatisasi. -
Program Flowchart
Merupakan representasi visual dari logika program atau algoritma. Flowchart ini digunakan oleh programmer untuk merancang alur logika sebelum menulis kode. -
Workflow Diagram
Juga dikenal sebagai diagram alur tugas, workflow diagram memvisualisasikan alur tugas antar peran atau departemen dalam organisasi. Lebih fokus pada siapa yang melakukan apa dan bagaimana interaksi antar bagian. -
Data Flow Diagram (DFD)
Meskipun bukan flowchart secara teknis, DFD sering disamakan karena sama-sama memvisualisasikan aliran informasi. Namun, DFD fokus pada data (bukan proses) dan entitas yang mengalirkannya.

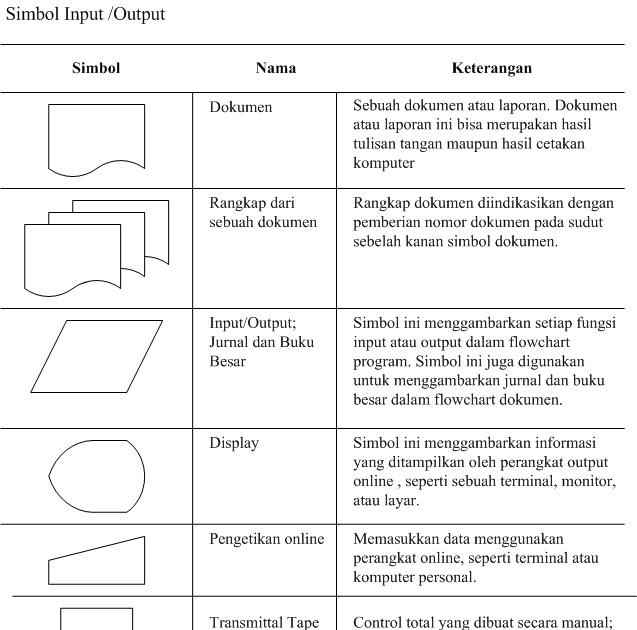

Simbol-Simbol yang Digunakan dalam Flowchart
Flowchart menggunakan berbagai simbol untuk menggambarkan langkah-langkah, keputusan, dan alur dalam proses. Berikut adalah simbol-simbol yang umum digunakan:
-
Terminal (Oval)
Menunjukkan awal atau akhir dari suatu proses. -
Proses (Kotak)
Menandai langkah atau tindakan dalam proses tersebut. -
Decision (Belah Ketupat)
Digunakan untuk menandai keputusan yang harus diambil dalam proses. -
Off-page References
Menghubungkan dua halaman atau lembar flowchart yang berbeda. -
Manual Input
Menggambarkan alur masukan dari pengguna. -
Input/Output (Segiempat dengan sudut tumpul)
Menunjukkan input atau output data dalam suatu sistem. -
Database (Cylinder)
Menunjukkan penyimpanan data dalam sistem atau proses. -
Manual Operation (Trapesium)
Menunjukkan operasi atau tindakan yang dilakukan secara manual oleh manusia. -
Document (Kotak dengan garis gelombang)
Menunjukkan dokumen atau data tertentu dalam suatu sistem atau proses. -
Flow Line (Panah)
Menghubungkan simbol-simbol dalam flowchart dan menunjukkan arah aliran proses atau data.
Setiap simbol memiliki arti dan fungsi tertentu, sehingga dapat membantu dalam memahami alur proses dan memudahkan dalam membuat suatu sistem atau prosedur.
Contoh Implementasi Flowchart dalam Pemrosesan Informasi
Berikut adalah contoh sederhana penggunaan flowchart dalam pemrosesan informasi:
Contoh: Alur Penghitungan Keuntungan dan Kerugian
- Mulai
- Masukkan nilai pemasukan
- Masukkan nilai pengeluaran
- Bandingkan pemasukan dan pengeluaran
- Jika pemasukan > pengeluaran:
- Hitung keuntungan = pemasukan – pengeluaran
- Tampilkan “Keuntungan”
- Jika pemasukan < pengeluaran:
- Hitung kerugian = pengeluaran – pemasukan
- Tampilkan “Kerugian”
- Selesai
Dengan menggunakan flowchart, proses ini dapat digambarkan secara visual, sehingga lebih mudah dipahami dan dievaluasi.
Tips Membuat Flowchart yang Efektif
Untuk membuat flowchart yang efektif dalam pemrosesan informasi, berikut beberapa tips yang bisa diterapkan:
-
Tentukan Tujuan Flowchart
Pastikan Anda tahu apa yang ingin divisualisasikan. Apakah untuk dokumentasi, debugging, atau desain sistem? -
Identifikasi Proses yang Relevan
Fokus pada proses yang penting dan relevan dengan tujuan Anda. -
Susun Langkah-Langkah Secara Logis dan Berurutan
Pastikan alur proses tersusun secara logis dan mudah dipahami. -
Gunakan Simbol Standar Secara Konsisten
Gunakan simbol-simbol yang sudah dikenal agar alur proses lebih mudah dipahami oleh pembaca. -
Jaga Alur Tetap Sederhana dan Mudah Dibaca
Hindari membuat flowchart yang terlalu rumit atau penuh. Fokus pada kejelasan dan kesederhanaan. -
Libatkan Tim untuk Validasi
Diskusikan flowchart dengan tim terkait untuk memastikan bahwa alur proses sesuai dengan realitas. -
Perbarui jika Ada Perubahan Proses
Jangan biarkan flowchart menjadi usang. Perbarui jika terjadi perubahan dalam proses.
Tools untuk Membuat Flowchart
Ada berbagai tools yang bisa digunakan untuk membuat flowchart secara digital. Beberapa di antaranya adalah:
-
Lucidchart
Platform online yang mudah digunakan untuk membuat flowchart dan diagram lainnya. -
Draw.io (diagrams.net)
Aplikasi gratis yang bisa digunakan untuk membuat flowchart dan diagram lainnya secara online atau offline. -
Microsoft Visio
Software profesional yang digunakan untuk membuat diagram dan flowchart yang kompleks. -
SmartDraw
Tools yang menyediakan template dan fitur drag-and-drop untuk membuat flowchart secara cepat. -
Canva
Platform desain grafis yang juga menyediakan fitur untuk membuat flowchart dan diagram.
Dengan menggunakan tools ini, Anda dapat membuat flowchart yang lebih rapi, kolaboratif, dan mudah dipahami.
Kesalahan Umum dalam Pembuatan Flowchart
Meskipun flowchart sangat berguna, beberapa kesalahan umum bisa terjadi dalam pembuatannya, antara lain:
-
Terlalu Rumit atau Penuh
Flowchart yang terlalu kompleks akan menyulitkan pembacaan dan berisiko membingungkan pengguna. -
Tidak Konsisten dalam Simbol dan Arah Alur
Penggunaan simbol yang tidak standar atau arah alur yang tidak konsisten mengurangi kejelasan proses. -
Langkah-Langkah yang Terlalu Umum atau Tidak Jelas
Deskripsi proses yang samar membuat flowchart kurang informatif dan tidak actionable. -
Tidak Memiliki Titik Awal dan Akhir yang Jelas
Pengguna bisa bingung jika flowchart tidak menunjukkan jelas dari mana proses dimulai dan bagaimana berakhir. -
Mengabaikan Validasi dengan Tim Terkait
Tanpa diskusi lintas tim, flowchart bisa tidak merepresentasikan alur yang sebenarnya terjadi. -
Tidak Diperbarui saat Proses Berubah
Flowchart yang tidak diperbarui bisa menjadi sumber miskomunikasi dan kesalahan operasional.
Kesimpulan
Flowchart merupakan alat visual yang sangat berguna untuk menjelaskan alur proses, baik dalam konteks bisnis maupun teknis. Dengan simbol-simbol standar dan struktur yang jelas, flowchart mampu menyederhanakan proses kompleks, meningkatkan kolaborasi tim, serta mempercepat pengambilan keputusan yang berbasis data dan logika.
Dalam dunia teknis, flowchart menjadi bagian penting dari dokumentasi sistem, perencanaan algoritma, hingga validasi alur kerja dalam pengembangan perangkat lunak. Namun, efektivitas flowchart sangat bergantung pada cara pembuatannya, kesederhanaan, konsistensi, dan relevansi menjadi kunci.
Dengan memahami konsep, fungsi, dan implementasi flowchart, Anda dapat memanfaatkannya secara optimal dalam pemrosesan informasi dan pengembangan sistem.
